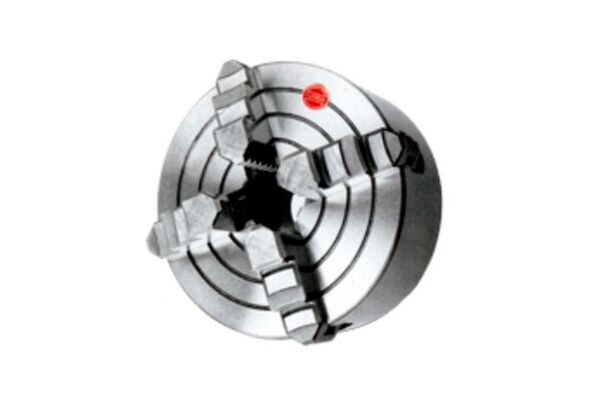

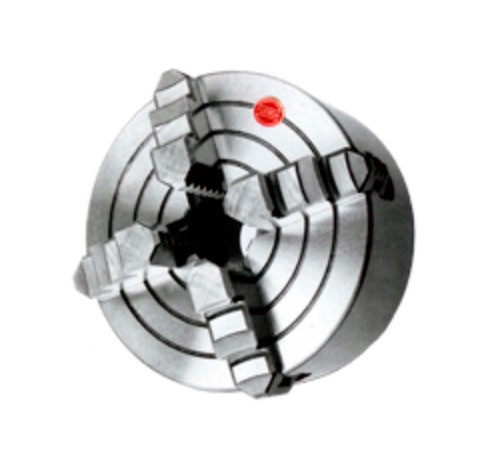

Четырехкулачковый токарный патрон K72-500/C11 FUERDA

Код товара:  20925
Производитель: FUERDA
Написать отзыв
Скачать PDF
Четырехкулачковый токарный патрон K72-500/C11 FUERDA
В наличии
3 401.34  без НДС (за 1 шт.)
+ −
Купить в 1 клик
Нашли дешевле? Сообщите!

Запасные части

Подборка для этого товара

Подходящие товары

Подборка для этого товара

Ручной патрон для токарного станка 4-х кулачковый, диаметр 500 мм (20ʺ), серия K72 C11. Конструкция патрона: с независимым перемещением кулачков. Посадка: Тип 2 − на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027). Условный конус 11. Тип C: прямая посадка, монтаж с помощью шпилек и контргайки.

Ручные 4-х кулачковые токарные патроны с независимым перемещением кулачков, что позволяет зажимать заготовки неправильных, квадратных, восьмигранных и прочих форм.

В комплект поставки входит: комплект каленых реверсивных (обратных) кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Является полным аналогом патрона от производителя БелТАПАЗ.
Материал корпуса: чугун; шестерни и спираль из стали с дальнейшей закалкой.

Установить патрон K72/C можно на тяжелые универсальные токарные станки, с ЧПУ или на планшайбу карусельного станка.
​

Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
независимое перемещение кулачков
Материал патрона:
Серии:
Тип крепления:
  • Тип 2 - конус под поворотную шайбу
Тип кулачков:
Тип патрона:
Ручной
Усилие зажима, (кгс):
7342 кгс
ØD:
500 мм
ØD1:
196.87 мм
ØD2:
235 мм
ØD3:
160 мм
H:
161 мм
h:
16 мм
H1:
106 мм
d1:
29.4 мм
z-d:
Вес:
109.500 кг
Габариты в упаковке (ДхШхВ):
62x55x26 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
