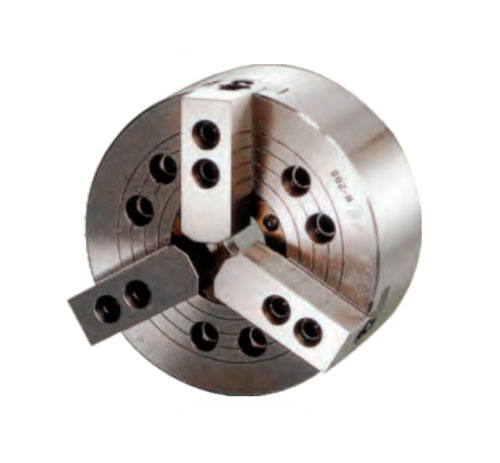

Токарный патрон гидравлический 3-х кулачковый 110 мм (4") B-204

Код товара:  17956
Производитель: CNCM
Написать отзыв
Скачать PDF

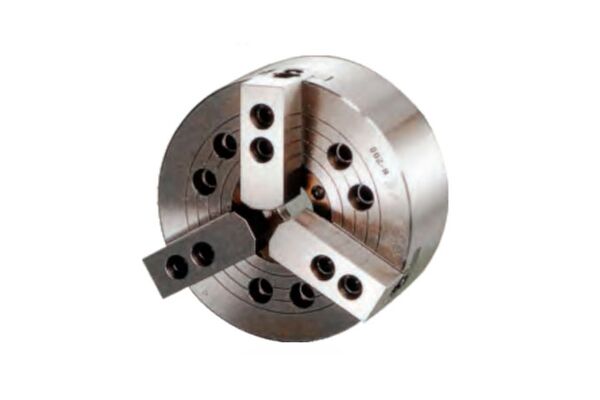

Токарный патрон гидравлический 3-х кулачковый 110 мм (4") B-204
Временно нет на складе
2 371.45  без НДС (за 1 шт.)
+ −
Уведомить
Нашли дешевле? Сообщите!

Подходящие товары

Подборка для этого товара

Патрон токарный B-204 гидравлический 3-х кулачковый самоцентрирующийся 110 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

Кулачки в комплекте: сырые прямые 3 шт., болты, ключ.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:

Бренд:
Вид кулачков:
Диаметр:
Кол-во кулачков:
Кол-во оборотов:
Конструкция патрона:
клинореечный
Материал патрона:
Серии:
Тип крепления:
  • Тип 3 - сквозное
Тип кулачков:
Тип патрона:
Гидравлический (автоматический)
Тяговое усилие, (кгс):
1400 кгс
Усилие зажима, (кгс):
2900 кгс
Ход кулачка:
5.4 мм
Шаг зуба кулачка:
1.5
ØA:
110 мм
Диаметр зажима min-max:
7-110 мм
B:
59 мм
ØС:
85 мм
ØD:
70.6 мм
ØD1:
- мм
E:
4 мм
ØF:
26 мм
G max:
3.5 мм
G min:
-6.5 мм
H:
17.5 мм
ØJ:
12 мм
K:
M32x1.5 мм
z-d:
L1:
16 мм
M:
24 мм
N:
52 мм
P:
14 мм
Q max:
23 мм
Q min:
20.3 мм
R max:
11.3 мм
R min:
6.8 мм
S:
23 мм
T:
10 мм
Вес:
4.000 кг

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
